ما هو معامل تدفق صمام فحص التأرجح؟

ما هو معامل تدفق صمام فحص التأرجح؟

بصفتي موردًا موثوقًا بصمامات التحقق من الأرجوحة ، غالبًا ما أواجه أسئلة من العملاء فيما يتعلق بمعامل تدفق هذه المكونات الأساسية. يعد فهم معامل التدفق أمرًا بالغ الأهمية لأي شخص يشارك في أنظمة السوائل ، سواء كنت مهندسًا يصمم خط أنابيب جديد أو فني صيانة لإصلاحه نظامًا موجودًا أو أخصائيًا للمشتريات يتطلع إلى إجراء عملية شراء مستنيرة. في منشور المدونة هذا ، سوف أتعمق في مفهوم معامل التدفق ، وأهميته في سياق صمامات التحقق من الأرجوحة ، وكيف يمكن أن يؤثر على أداء نظام السوائل الخاص بك.

فهم معامل التدفق

يعد معامل التدفق ، الذي يُشار إليه عادةً باسم السيرة الذاتية ، مقياسًا لقدرة الصمام على تمرير السائل. إنه يمثل عدد جالونات الولايات المتحدة في الدقيقة (GPM) من الماء عند 60 درجة فهرنهايت والتي ستتدفق عبر صمام مع انخفاض ضغط 1 رطل لكل بوصة مربعة (PSI) عبر الصمام. بعبارات أبسط ، تشير قيمة السيرة الذاتية إلى مقدار السائل الذي يمكن أن يتعامل معه الصمام في ظل ظروف محددة. تعني قيمة السيرة الذاتية الأعلى أن الصمام يمكن أن يمر أكثر سائلًا بمقاومة أقل ، في حين تشير قيمة السيرة الذاتية المنخفضة إلى وجود صمام أكثر تقييدًا.

يتم تحديد معامل التدفق من خلال إجراءات الاختبار الموحدة. خلال هذه الاختبارات ، يتم تثبيت الصمام في منصة اختبار ، ويتم ضخ الماء من خلاله عند ضغط معروف وتدفق. يتم قياس انخفاض الضغط عبر الصمام ، ويتم حساب قيمة السيرة الذاتية باستخدام الصيغة التالية:

[cv = q \ sqrt {\ frac {sg} {\ delta p}}]

أين:

• (س) هو معدل التدفق في GPM
• (SG) هي الجاذبية المحددة للسائل (للماء عند 60 درجة فهرنهايت ، SG = 1)
• (\ Delta P) هو انخفاض الضغط عبر الصمام في PSI

من المهم أن نلاحظ أن قيمة السيرة الذاتية خاصة بالماء عند 60 درجة فهرنهايت. عند التعامل مع السوائل الأخرى أو درجات حرارة مختلفة ، يجب إجراء تعديلات لحساب لزوجة وكثافة السائل.

أهمية معامل التدفق في صمامات فحص التأرجح

تم تصميم صمامات فحص الأرجوحة للسماح للسائل بالتدفق في اتجاه واحد فقط ، مما يمنع التدفق الخلفي. وهي تتألف من قرص يتأرجح على مفصل ، ويتحول للسماح بالتدفق إلى الأمام والإغلاق لمنع التدفق العكسي. يلعب معامل تدفق صمام فحص الأرجوحة دورًا مهمًا في تحديد أدائه في نظام السوائل.

• سعة التدفق: تؤثر قيمة السيرة الذاتية بشكل مباشر على سعة تدفق الصمام. يمكن أن يتعامل صمام فحص التأرجح ذي قيمة أعلى من السيرة الذاتية مع معدلات تدفق أكبر ، مما يجعله مناسبًا للتطبيقات التي يلزم التدفق العالي. على سبيل المثال ، في نظام توزيع المياه ، يمكن أن يضمن الصمام ذي قيمة عالية من السيرة الذاتية توصيل مياه فعال لعدة مستخدمين.
• انخفاض الضغط: يؤثر معامل التدفق أيضًا على انخفاض الضغط عبر الصمام. سيؤدي الصمام ذي القيمة المنخفضة السيرة الذاتية إلى انخفاض ضغط أعلى ، مما قد يؤدي إلى زيادة استهلاك الطاقة وتقليل كفاءة النظام. من ناحية أخرى ، سيكون للصمام ذي قيمة عالية من السيرة الذاتية انخفاض ضغط أقل ، ويقلل من فقدان الطاقة وتحسين أداء النظام.
• توافق النظام: تحديد صمام فحص الأرجوحة مع قيمة السيرة الذاتية المناسبة أمر ضروري لضمان التوافق مع بقية نظام السوائل. إذا كانت قيمة السيرة الذاتية للصمام منخفضة للغاية ، فقد تتسبب في انخفاض الضغط المفرط وتقييد التدفق ، مما يؤدي إلى عدم كفاءة النظام. على العكس ، إذا كانت قيمة السيرة الذاتية مرتفعة للغاية ، فقد لا يوفر الصمام مقاومة كافية لمنع التدفق الخلفي بشكل فعال.

العوامل التي تؤثر على معامل تدفق صمامات التحقق من التأرجح

يمكن أن تؤثر عدة عوامل على معامل تدفق صمام فحص التأرجح. يمكن أن يساعدك فهم هذه العوامل في تحديد الصمام المناسب لتطبيقك وتحسين أدائه.

• حجم الصمام: حجم الصمام هو واحد من أهم العوامل التي تؤثر على قيمة السيرة الذاتية. بشكل عام ، فإن الصمامات الأكبر لديها قيم CV أعلى لأن لديها مساحة تدفق أكبر. ومع ذلك ، من المهم أن نلاحظ أن العلاقة بين حجم الصمام وقيمة السيرة الذاتية ليست خطية. يمكن أن تؤدي زيادة طفيفة في حجم الصمام إلى زيادة كبيرة في قيمة السيرة الذاتية.
• تصميم القرص: يمكن أن يؤثر تصميم القرص في صمام فحص التأرجح على معامل التدفق. سيكون للقرص المصمم جيدًا الذي يقلل من انسداد التدفق قيمة CV أعلى. على سبيل المثال ، يمكن أن يقلل تصميم القرص المبسطة من الاضطراب وانخفاض الضغط ، مما يحسن خصائص تدفق الصمام.
• مادة الجلوس: يمكن أن تؤثر مادة الجلوس في الصمام على معامل التدفق من خلال التأثير على أداء ختم الصمام. سيكون للصمام مع ختم ضيق معدل تسرب أقل ، والذي يمكن أن يحسن أدائه العام. ومع ذلك ، قد تسبب بعض مواد الجلوس أيضًا احتكاكًا متزايدًا ، مما يؤدي إلى انخفاض ضغط أعلى وقيمة منخفضة السيرة الذاتية.
• خصائص السوائل: كما ذكرنا سابقًا ، يمكن أن تؤثر خصائص السوائل ، مثل اللزوجة والكثافة ، على معامل التدفق. ستواجه السوائل ذات اللزوجة العالية المزيد من المقاومة لأنها تتدفق عبر الصمام ، مما يؤدي إلى انخفاض قيمة السيرة الذاتية. وبالمثل ، فإن السوائل ذات الكثافة الأعلى سوف تتطلب المزيد من الطاقة للتدفق ، مما يقلل أيضًا من سعة تدفق الصمام.

تحديد صمام فحص التأرجح الأيمن بناءً على معامل التدفق

عند تحديد صمام فحص التأرجح لتطبيقك ، من الضروري النظر في معامل التدفق. فيما يلي بعض الخطوات لمساعدتك في اختيار الصمام المناسب:

• تحديد معدل التدفق المطلوب: ابدأ بتحديد الحد الأقصى لمعدل التدفق الذي يحتاج الصمام إلى التعامل معه. يمكن الحصول على هذه المعلومات من مواصفات تصميم النظام أو عن طريق تحليل متطلبات تدفق التطبيق.
• احسب انخفاض الضغط: تقدير انخفاض الضغط عبر الصمام بناءً على ظروف تشغيل النظام. سيساعدك ذلك على اختيار صمام ذو قيمة مناسبة سيرة ذاتية لتقليل فقدان الطاقة.
• النظر في خصائص السوائل: تأخذ في الاعتبار خصائص السائل ، مثل اللزوجة والكثافة ، عند اختيار الصمام. إذا كان للسائل خصائص فريدة من نوعها ، فقد تحتاج إلى استشارة خبير صمام للتأكد من أن الصمام مناسب للتطبيق.
• راجع بيانات الشركة المصنعة للصمام: يوفر معظم مصنعي الصمامات قيم السيرة الذاتية لمنتجاتها في أدبياتهم الفنية. راجع هذه البيانات بعناية لمقارنة نماذج الصمام المختلفة وتحديد تلك التي تلبي متطلباتك.

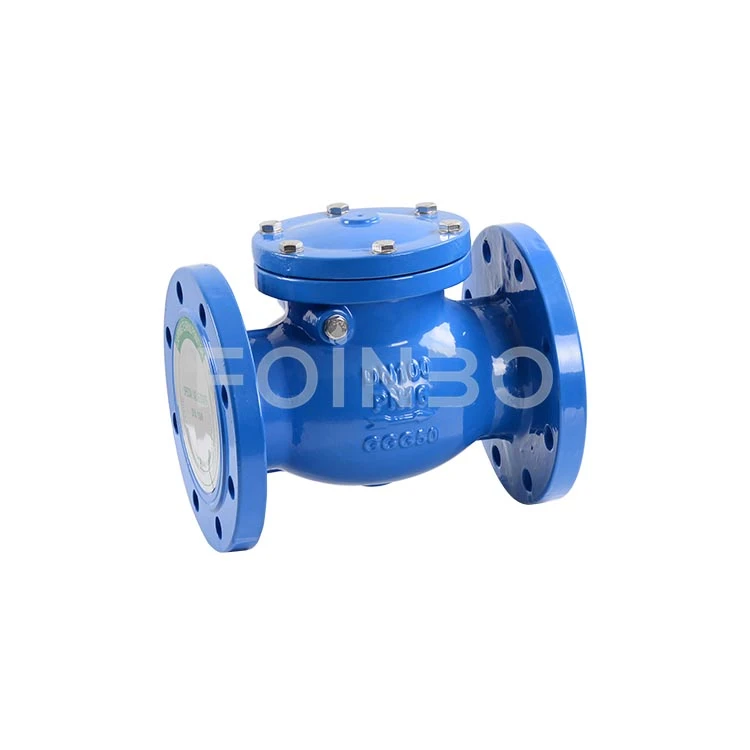

في شركتنا ، نقدم مجموعة واسعة من صمامات فحص التأرجح مع قيم CV مختلفة لتناسب التطبيقات المختلفة. ملكناصمام التحقق غير المرتجعب2 Swing Check Valve، وSwing Check Valve 1-1/2تم تصميمها لتوفير أداء موثوق به والتحكم الفعال في التدفق.

خاتمة

معامل التدفق هو معلمة حرجة في اختيار وأداء صمامات فحص التأرجح. يمكن أن يساعدك فهم مفهوم قيمة السيرة الذاتية وأهميتها في أنظمة السوائل في اتخاذ قرارات مستنيرة عند اختيار صمام لتطبيقك. من خلال اختيار صمام مع قيمة السيرة الذاتية المناسبة ، يمكنك ضمان سعة التدفق المثلى ، وتقليل انخفاض الضغط ، وتحسين الكفاءة الكلية لنظام السوائل الخاص بك.

إذا كان لديك أي أسئلة أو تحتاج إلى مساعدة في اختيار صمام التحقق من التأرجح المناسب لمشروعك ، فالرجاء عدم التردد في الاتصال بنا. فريق الخبراء لدينا مستعد لتزويدك بالمعلومات والدعم الذي تحتاجه لاتخاذ الخيار الأفضل لتطبيقك. نتطلع إلى العمل معك لتلبية احتياجات التحكم في السوائل.

مراجع

• Crane Co. ، "تدفق السوائل من خلال الصمامات والتجهيزات والأنابيب" ، الورقة الفنية رقم 410.
• جمعية مصنعي الصمامات الأمريكية (VMAA) ، "مصطلحات الصمامات والتعاريف".
